4L 고주파 회로 기판
1. 생산품
4L 고주파 회로 기판
응용 : 전력 증폭기.
레이어 : 4
특수 공정 : 혼합 프레싱
표면 처리 : 침지 금.
재질 : ROGERS 4350 + FR4.
바깥 선 폭 / 선 간격 : 7 / 7mil.
내부 선 폭 / 선 간격 : 5 / 5mil.
두께 : 2.3 mm
최소 조리개 : 0.6mm.
우리는 고객의 요구를 평가할 시간을 갖는 고주파 PCB 제조업체입니다.
유니 웰 (Uniwell)은 신뢰할 수 있고 우수한 성능의 고주파 PCB 제조 서비스를 제공하는 숙련 된 풀 서비스 PCB 제조업체입니다.
맞춤형 고주파 PCB 솔루션에 대해 알고 싶으십니까? 프로젝트에 가장 적합한 PCB 재질을 결정할 수 없습니까? 위의 표에없는 고급 사양이 필요합니까? 실제 솔루션을 얻으려면 엔지니어에게 문의하십시오.
2. 회사 정보
Uniwell 회로는 2007 년에 발견되었으며 10 년 이상 PCB 및 PCB 어셈블리를 제공하기 위해 노력해 왔습니다. 우리의 전문 디자인, PCB 제조, PCB 어셈블리, 우리는 항상 우리의 고객에 게 최고의 품질 PCB & PCBA 보드 저렴 한 빠른 리드 타임을 제공 할 수 있습니다.
3. 신청

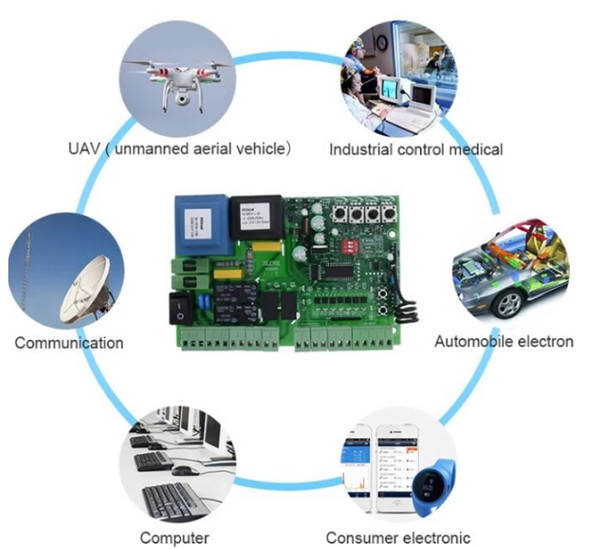

우리의 제품은 통신, 컴퓨터 응용 프로그램, fr4 안테나 pcb, 의료 기기, 조명, 게임 기계, 산업 제어, 전력, 자동차 및 하이 엔드 가전 제품과 같은 다양한 첨단 산업에 적용됩니다. 등
4. 고주파 회로 기판에 대한 지식
고주파 PCB는 특수 신호 요구 사항을 전자 부품 및 제품에 통합 할 때 요구 사항을 충족시킬 수 있습니다. 500MHz ~ 2GHz의 주파수 범위를 제공하므로 고속 설계, 무선 주파수 (RF), 전자 레인지 및 모바일 애플리케이션에 이상적입니다. 이러한 높은 전송 주파수는 오늘날의 점점 더 복잡한 전자 스위치 및 기타 구성 요소에서 필요로하는보다 빠른 신호 유속을 제공 할 수 있습니다.
이 유형의 인쇄 회로 기판이 제공하는 고주파수를 달성하려면 특수 재료가 필요합니다. 이러한 재료의 가치 변화는 보드의 임피던스에 영향을 줄 수 있습니다. 많은 PCB 설계자들은 낮은 유전 손실, 감소 된 신호 손실, 낮은 회로 제작 비용 및 빠른 턴어라운드 프로토 타이핑 애플리케이션을 위해 Rogers 유전체 재료를 사용합니다.
적절한 PCB 재질을 선택하고 설계자의 올바른 값을 결정하는 것은 도체 폭 및 간격, 기판 상수와 같은 매개 변수를 고려해야합니다. 이러한 매개 변수는 정확하게 지정되어야하며 최고 수준의 공정 제어로 구현되어야합니다.
