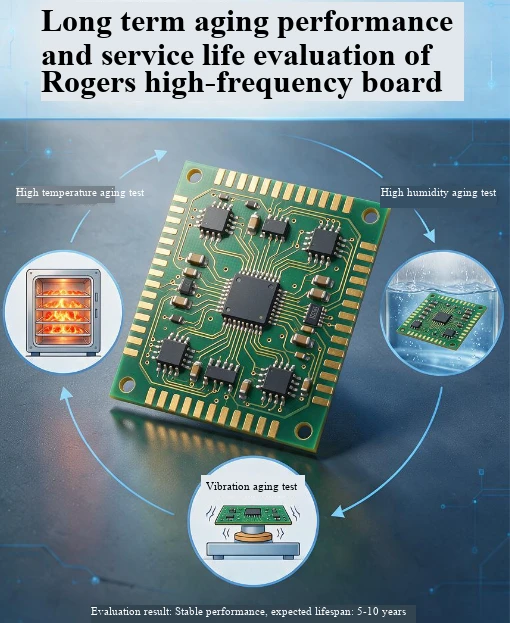

Rogers의 -장기 노후화 성능 및 사용 수명 평가고주파-주파수 보드표준화된 가속 노화 테스트, 주요 매개변수 추적 및 시나리오 기반 수명 모델을 기반으로 전체 수명 주기의 신뢰성을 정확하게 예측하고 실제 작업 조건에서 성능 실패를 방지합니다.
코어 노화 성능 평가의 차원
유전 안정성: RO4350B로 대표되는 Rogers 보드는 장기간 노화 후에도 유전 상수 드리프트율이 5% 이하이며 유전 손실 계수가 크게 증가하지 않으므로 일반 FR4 보드와 같은 임피던스 손실 제어 문제가 없습니다.
열역학적 신뢰성: Rogers 보드의 CTE는 구리 호일과 잘 일치하며 온도 사이클링 후 박리율은 0.1% 이하입니다. 15년 이상 장기간- 사용해도 층간 박리, 금속 구멍 균열 또는 기타 문제가 발생하지 않습니다.
환경 노화 저항성: 수분 흡수율이 매우 낮기 때문에 기판 수분 흡수 누출, 동박 부식 및 파손과 같은 고장 모드 없이 높은 습도, 염수 분무 및 부식성 가스 환경에서 절연 저항이 오랫동안 안정적으로 유지됩니다.
표준화된 가속노화 시험방법
IPC-TM-650 및 IEC 60068과 같은 산업 표준에 따르면 스트레스를 강화하여 장기적인 노화 효과를 빠르게 재현할 수 있습니다.
고온 고습 노화: 1000시간 동안 85도/85% RH 환경에서 테스트 후 유전체 매개변수 변화율은 3% 이하이며 솔더 마스크 층의 기포나 벗겨짐이 없습니다.
온도 사이클링 노화: -40도 ~125도에서 1000회 순환되었으며 이는 5년간의 실제 작업 조건을 시뮬레이션하는 것과 같습니다. 테스트 후, 금속화된 기공에는 박리 및 균열이 발생하지 않았습니다.
장기 전기적 스트레스 노화: 최대 부하 정격 전력에서 1000시간 동안 연속 전원을 켜서 신호 성능 저하 없이 삽입 손실 및 정재파 비율 변화를 모니터링합니다.
수명에 대한 정량적 평가 시스템
가속 노화 데이터를 Arrhenius 방정식과 결합하면 다양한 시나리오에서 예상 수명을 정확하게 계산할 수 있습니다.
산업/통신 시나리오: 정상적인 작동 조건에서 Rogers RO4350B 보드의 예상 수명은 15~20년에 달할 수 있으며 이는 일반 FR4 보드의 5~10년 수명보다 훨씬 높습니다.
차량/항공우주 시나리오: 극한 환경에서 20년 이상의 안정적인 서비스 수명으로 AEC-Q 및 IPC-3 인증 요구 사항을 충족합니다.
수명 예측 논리: 온도가 10도 올라갈 때마다 노화 속도는 두 배로 늘어납니다. 가속 테스트 데이터를 통해-상온에서의 장기 사용 수명을 추론할 수 있으며 오류는 10% 이내로 제어됩니다.
최종 숙성 자격 기준
노화 테스트 후에 자격을 갖춘 것으로 간주되려면 세 가지 핵심 지표를 동시에 충족해야 합니다.
유전 상수 드리프트는 ± 3% 이하이고 임피던스 허용 오차는 여전히 ± 5% 이내로 제어됩니다.
동박 박리강도 유지율 90% 이상, 박리, 미세균열 등의 기계적 결함이 없음.
고주파수-삽입 손실 변화는 0.2dB 이하이며 신호 무결성은 설계 요구 사항을 완전히 충족합니다.
