다중-레이어 PCB 레이어 선택의 핵심 원칙은 각 레이어가 명확한 기능적 위치를 갖는다는 것입니다. 배선 밀도, 신호 무결성, 전원 공급 장치 요구 사항 및 EMC 요구 사항을 충족한다는 전제하에 모든 제약 조건을 포괄할 수 있는 가장 낮은 계층을 선택하여 비용과 제조 복잡성을 증가시키는 의미 없는 계층 중복을 방지합니다.
1-2 레벨: 기본 미니멀리스트 장면
1층 보드: 소형 장난감 제어 보드, 간단한 센서 모듈 및 기본 전원 어댑터 회로와 같이 최소한의 기능과 소수의 구성 요소가 있는 시나리오에 적합한 단일 패널 구리 호일 배선만 있습니다. 핵심 장점은 최저 비용입니다.
2-레이어 보드: 양면 배선+상호 연결을 통해 간단한 신호 교차 문제를 해결합니다. 이는 가정용 소형 기기 제어 보드, 보급형-레벨 단순 기기 및 기타 시나리오에 적합하며 복잡도가 낮은 제품을 위한 비용 효율적인 첫 번째 선택입니다.
4층-6층: 중소 규모에 적합한 성능 적응

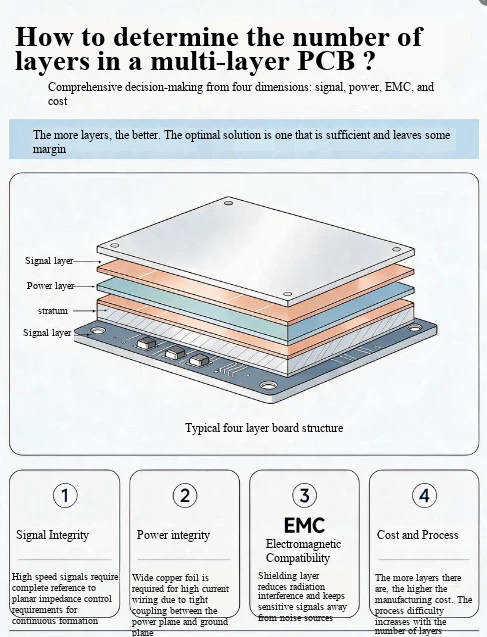

4-레이어 보드: 일반적인 스택은 "신호 접지 전력 신호"로, 최초로 독립적이고 완전한 전력 및 접지 레이어를 달성합니다. 양면 기판에 비해 EMC 성능이 10-15dB 향상되었으며 산업용 소형 PLC, 자동차 창문 제어 장치, 가전제품 충전 관리 회로 및 기타 시나리오에 적합합니다. 중급 제품의 주류 선택입니다.
6레이어 보드: 기존 구성에는 2레이어+2-3 신호 레이어+1 전력 레이어가 포함되어 있어 다중 그룹 전력 분할 및 주요 신호의 이중 접지 참조를 달성할 수 있습니다. 소형 산업용 라우터, 자동차 레이더 신호 처리 장치, 중급 및 고급형 스마트 홈 제어 및 기타 시나리오에 적합하며 DDR3/4 및 기가비트 이더넷과 같은 중속 및 고속 신호를 전달할 수 있습니다.
레이어 8-12: 복잡한 기능적 코어 지원
8-레이어 보드: 2개 이상의 독립 레이어+2 전력 레이어+4 신호 레이어를 갖추고 있어 고속 신호의 전체 참조 평면 클램핑을 달성하고 산업용 서보 드라이브 장치, ADAS 기능 모듈, 소형 기지국 신호 처리 보드 및 기타 시나리오에 적응할 수 있으며 PCIe 3.0/4.0 및 다중 채널 LVDS와 같은 고속 직렬 신호의 엄격한 임피던스 제어 요구 사항을 충족할 수 있습니다-.
12 레이어 보드: 신호 레이어 및 전원/접지 레이어 수를 더욱 늘리고, 정밀 CNC 기계 제어 마더보드, 자동차 도메인 컨트롤러, 통신 코어 교환 모듈 및 기타 시나리오에 적응하고, 고밀도 BGA 전체 팬아웃 배선을 지원하고, 고온 진동 조건에서 대규모 신호의 안정적인 전송을 보장합니다.
14~20층: 고급 장비 성능 보장
여러 층의 신호 접지 전력의 엇갈린 배열을 통해 5G 베이스밴드 처리 보드, 자율 주행 멀티 센서 퓨전 마더보드, AI 가속 카드 등과 같은-고급 시나리오에 적응하고 다양한 속도와 신호 유형의 완전한 물리적 절연을 달성하여 저전압 및 고전류 코어 칩의 고정밀 전원 공급 장치 요구 사항을 충족합니다.- 성능 우선순위는 비용 민감도보다 훨씬 높습니다.
22~30층: 특수 분야에 특화된 적응
항공우주 위성 제어 모듈, 군용 레이더 신호 처리 보드, 자기공명영상 주 제어 보드 등 특수 분야에 집중된 다층 구조는 극한 환경에서 엄격한 신호 절연, 방사선 강화 및 전기 안전 절연을 달성할 수 있어 군사, 의료, 항공우주 분야의 초{1}}고신뢰성 표준을 충족합니다.
레벨 32-40: 극한의 성능 혁신 시나리오
AI 서버 CPU/GPU 마더보드, 초대용량 라우팅 및 스위칭 코어 보드, 고급{0}}반도체 테스트 보드 등과 같은 극단적인 시나리오를 대상으로 하는 이 제품은 수만 개의 핀을 사용한 초-고밀도 상호 연결, 수십 개의 SerDes 초고속 직렬 신호 전송을 지원하고 여러 개의 독립 전력 플레인을 통합하여 최고의 전력 무결성 제어를 달성합니다. 현재 민간 PCB 제조 부문에서 최고 수준의 애플리케이션입니다.-
일반선발 핵심판단 차원
배선 밀도: BGA 핀 간격이 0.65mm 이하인 경우 4층 보드에서 팬아웃하기 어렵고 6층 이상이 합리적인 시작점이 됩니다. EDA 도구 배포율이 80% 미만이면 수동 조정으로는 더 이상 혼잡을 해결할 수 없으며 레이어 추가를 평가해야 합니다.
신호 속도: 신호 주파수에 대해 2개 레이어 선택<50MHz, 4 layers for 50~500MHz, 6 layers for 500MHz~2GHz, and 8 or more layers for high-speed serial scenes>2GHz.
전원 공급 장치 및 EMC: 전압 도메인 수가 3개를 초과하는 경우 엄격한 저임피던스 전원 공급 장치 네트워크가 필요하거나 제품이 클래스 B 방사선 방출 인증을 통과해야 하며, 증가할 레이어 수에 따라 독립적인 전원 및 접지 레이어를 구성해야 합니다.
비용 마진: 레이어 수가 증가할 때마다 제조 비용이 비선형적으로 증가합니다. 모든 성능 제약을 만족시키면서 합리적인 개정 마진을 유지하는 최하위 계층이 최적의 솔루션입니다.
