임피던스 제어는 고속 PCB 제조의 핵심 구성 요소입니다.
신호 속도가 10Gbps를 초과하고 클록 주파수가 GHz 범위에 들어가는 현대 전자 시스템에서 임피던스 제어는 신호 전송의 무결성과 시스템 신뢰성을 직접 결정하며 고속 PCB 제조에서 대체할 수 없는 핵심 링크입니다.- 전송선의 특성 임피던스를 정밀하게 제어하여 신호 반사, 왜곡 및 에너지 손실을 방지하고 5G 통신, AI 서버, 차량 탑재 밀리미터파 레이더와 같은 고급 시나리오에서 안정적인 작동을 지원합니다.{3}}
임피던스 제어의 핵심 정의

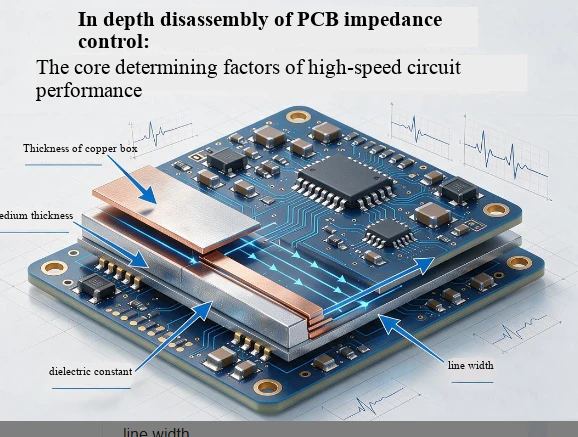

PCB의 임피던스 제어는 신호 전송 경로의 특성 임피던스를 미리 설정된 목표 값으로 안정화하기 위해 제조 공정 전반에 걸쳐 와이어 폭, 구리 두께, 유전체층 두께, 플레이트 유전율과 같은 매개 변수를 정밀하게 조정하는 프로세스를 말합니다.
특성 임피던스는 전송선을 따라 전파되는 전자기파의 고유 전압 대 전류 비율로, 옴 단위로 측정되고 단위 길이당 분산 인덕턴스와 커패시턴스로 결정됩니다.
업계 표준 임피던스 값: 단일 종단 신호는 대부분 50Ω, USB 2.0 차동 신호는 90Ω, HDMI/USB 3.0/이더넷 차동 신호는 100Ω, RS422 차동 신호는 120Ω입니다.
코어 링크가 되는 네 가지 주요 이유
1. 신호 반사를 철저히 제거하고 신호 무결성을 보장합니다.
고속 신호는 전자기파의 형태로 전송됩니다. 임피던스에 급격한 변화가 생기면 신호 에너지의 일부가 소스 끝으로 되돌아가서 오버슈트, 언더슈트, 링잉과 같은 파형 왜곡을 유발합니다. 단 2Ω의 임피던스 편차도 5GHz 고주파수 시나리오에서 상당한 신호 감쇠를 유발하여 데이터 오류 및 시스템 충돌로 직접 이어질 수 있습니다.
2. 신호 에너지 전송 효율 극대화
임피던스 불일치로 인해 많은 양의 신호 에너지가 반사 형태로 손실될 수 있으며 심지어 열 에너지로 변환되어 국부적인 과열로 이어질 수도 있습니다. 5G 기지국을 예로 들면, 임피던스 불일치로 인해 신호의 유효 전송 거리가 크게 단축될 수 있으며, 정밀한 임피던스 제어를 통해 거의 모든 신호 에너지가 부하단에 효율적으로 도달할 수 있습니다.
3. 전자파 적합성(EMC) 성능을 대폭 향상
임피던스 제어 손실은 고속 신호의 다량의-고주파 성분이 외부로 누출되어 전자기 간섭(EMI)을 악화시키고 주변 회로의 정상적인 작동을 방해할 수 있습니다. 엄격한 임피던스 제어를 통해 소스에서 EMI 생성을 억제하고 자동차 및 산업 제어와 같은 강력한 전자기 환경에서 규정 준수 요구 사항을 충족할 수 있습니다.
4. 최고급-고빈도-빈도 시나리오 지원을 위한 엄격한 요구사항
77GHz 차량 탑재 밀리미터파 레이더, DDR5 메모리 및 100G 광학 모듈과 같은 초고속 시나리오에서 신호 상승 시간은 피코초 수준에 도달했으며 임피던스 허용 오차 요구 사항은 기존 ± 10%에서 ± 5% 또는 심지어 ± 3%로 좁아졌습니다. 정밀한 임피던스 제어 없이는 제품의 기능 구현이 불가능합니다.
제조단에서의 임피던스 제어의 핵심
임피던스 제어는 설계, 재료 선택, 제조 및 테스트를 통해 실행되는 전체 체인 시스템 엔지니어링입니다. 핵심 제어 차원은 다음과 같습니다.
적층 및 재료 제어: 반경화 시트의 접착제 함량과 유리 직물 유형을 정확하게 지정하고, Rogers와 같이 유전 상수 허용 오차가 낮은 고주파 시트를 선택하고, 유전체 두께 및 Dk 값의 변동으로 인한 임피던스 이동을 방지합니다.
공정 정확도 제어: 에칭 보상 기술을 통해 선폭 공차를 엄격하게 제어하여 전기 도금 공정 중 구리 두께의 균일성을 보장하고 배선의 기하학적 치수의 급격한 변화로 인한 임피던스 불연속성을 방지합니다.
시뮬레이션 및 검증: Polar SI9000과 같은 업계 표준 도구를 사용하여 선 너비와 간격을 미리 계산합니다. 완성된 제품은 TDR(Time Domain Reflectometer)로 완벽하게 검사되고 임피던스 테스트 보고서가 출력되어 설계 요구 사항을 준수하는지 확인합니다.
