현대 통신 기술의 복잡한 시스템에는 종종 간과되지만 중요한 캐리어 - 통신 모듈 회로 기판이 있습니다. 이는 정보 전송을 위한 물리적 기반이자 통신 시스템의 "골격"처럼 다양한 전자 구성 요소가 함께 작동하는 플랫폼으로, 정보 교환의 전체 아키텍처를 지원합니다. 신호 처리 및 전송에 직접 참여하지는 않지만 이 모든 기능을 구현하기 위한 기본 조건을 제공합니다. 그 자체의 특성과 구조는 통신모듈의 안정성과 효율성과 직결됩니다.

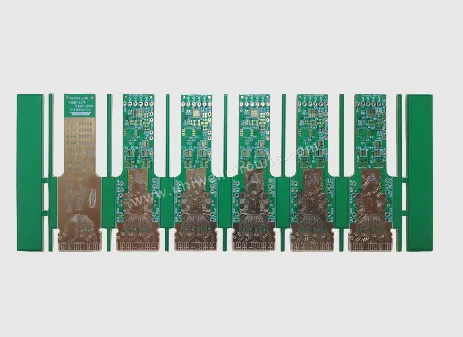

기판: 구조적 지지를 위한 재료 기반
통신 모듈 회로 기판의 핵심 캐리어는 일반적으로 업계에서 FR-4 기판이라고 불리는 유리 섬유 강화 에폭시 수지 재료로 만들어진 기판입니다. 이 기판은 절연 성능과 기계적 강도가 뛰어나 구성 요소 설치 및 장비 작동 중 물리적 응력을 견딜 수 있으면서 전기 절연을 보장할 수 있습니다.
기판 표면은 균일한 연한 갈색을 나타내며 질감이 좋고 적당한 경도를 갖습니다. 손가락 끝으로 가볍게 두드리면 레진 매트릭스와 유리섬유가 엮여 형성된 특유의 따뜻한 질감을 느낄 수 있습니다. 절단면에서 미세한 섬유 질감을 관찰할 수 있으며, 이러한 엇갈린 유리섬유 다발이 골격 역할을 하여 기판에 안정적인 구조적 지지력을 제공하고 -40도 ~ 125도의 작업 온도 범위 내에서 치수 안정성을 유지합니다.
구리 코팅 및 회로 그래픽: 전류 전도를 위한 경로 네트워크
기판 표면을 덮고 있는 전해동박은 정보 전달의 핵심 매체다. 포토리소그래피 및 에칭 공정을 거친 후, 동박의 과잉 부분을 정밀하게 제거하여 일정한 전도성 회로 패턴을 남기고 특정 임피던스 특성을 갖는 전송 경로를 형성합니다.
이러한 회로 그래픽은 명확한 가장자리 윤곽을 나타내며 선 폭과 간격의 정확성은 매우 작은 오류 범위 내에서 제어됩니다. 육안으로 보이는 주선은 대로와 같고, 머리카락이 가는 가지선은 모세혈관처럼 모여 계층적인 전도망을 이룬다. 측면광을 조사하면 구리층의 표면은 금속 특유의 차가운 광택을 반사하고, 솔더마스크층으로 덮이지 않은 부분은 자연스럽게 형성된 구리박의 산화색을 볼 수 있어 앤틱한 구리톤의 다양한 색조를 표현합니다.
엣지 처리 및 포지셔닝 시스템: 정밀 조립을 위한 구조적 보장
회로 기판의 모양은 CNC 밀링 기술을 사용하여 처리되며 가장자리가 부드럽게 둥글게 변하고 뚜렷한 버나 치핑이 없습니다. 이러한 정밀 가공은 일반적인 가장자리 공차를 매우 작은 범위 내에서 제어하여 설치 중 피팅 정확도를 보장합니다.
보드 가장자리의 특정 위치에 위치 지정 구멍과 기준점이 분산되어 있습니다. 이러한 원통형 관통 구멍은 레이저 드릴링 기술을 사용하여 가공되며 개구 공차는 매우 정확하게 제어됩니다. 매끄럽고 단차가 없는 위치 지정 구멍 내벽은 자동화된 조립 장비에 정밀한 기계적 위치 지정 기준을 제공하여 후속 SMT 공정에서 구성 요소의 설치 정확성을 보장합니다.
표면 처리: 성능 최적화된 보호층
회로 영역을 제외한 기판 표면은 액체 사진 이미징 솔더 마스크라고도 알려진 녹색 또는 파란색 솔더 마스크 잉크 층으로 덮여 있습니다. 이 코팅은 예상치 못한 전도성 연결을 방지할 뿐만 아니라 공기 중의 습기와 오염 물질을 격리하여 동박 산화를 지연시킵니다.
납땜이 필요한 납땜 패드 영역에는 일반적으로 침지 금 또는 스프레이 주석 처리가 사용됩니다. 금-도금 부위는 균일한 황금색을 나타내며 코팅 두께가 적절한 범위 내에서 제어되며 용접 젖음성 및 삽입 및 이탈 저항이 우수합니다. 주석 분사 영역은 은백색 금속 광택을 나타내며, 형성된 합금층은 고온-온도 용접 시 안정적인 용접 강도를 제공할 수 있습니다.
기능 예약: 확장 호환성을 위한 레이아웃 고려 사항
회로 기판 표면에 예약된 테스트 지점은 표준 그리드를 따르는 적당한 직경과 중심 간 간격을 갖춘 원형 구리 패드 구조입니다. 이러한 테스트 포인트는 생산 공정 중 전기 성능 테스트를 위한 편리한 인터페이스를 제공하므로 프로브를 통해 회로 전도도 및 절연 저항을 신속하게 측정할 수 있습니다.
일부 고급{0}}모델은 전기도금 경질 금 기술을 사용하고 적절한 범위의 코팅 두께를 사용하여 보드 가장자리에 골드 핑거 구조를 설계했습니다. 이 구조는 내마모성-을 가지며 커넥터를 사용하여 여러 번 삽입 및 제거할 수 있어 모듈과 외부 장치 간의 물리적 연결을 위한 유연한 솔루션을 제공합니다.
