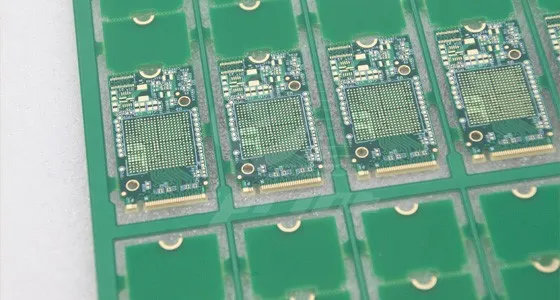

그만큼회로 기판수많은 전자부품을 질서정연하게 연결하여 장비의 안정적인 작동을 보장하는 복잡하고 정밀한 도시 교통망과 같습니다. 회로 기판 제조 공정의 핵심 연결고리인 회로 기판 개발은 매우 중요합니다.
개발 원리
회로 기판의 개발은 광화학 반응의 원리를 기반으로 합니다. 회로 기판을 만들 때 드라이 필름이나 습식 필름 포토레지스트와 같은 감광성 재료 층을 먼저 구리-클래드 적층판 표면에 균일하게 코팅합니다. 이러한 포토레지스트는 마치 "광반응 스위치"가 할당된 것처럼 빛의 특정 파장에 민감합니다. 회로 패턴이 형성된 마스크를 포토레지스트층 위에 덮어 자외선에 노출시키면 마스크 투명 영역의 포토레지스트가 광중합 반응을 일으키면서 현상액에 용해되는 분자 구조에서 불용성으로 변화한다. 그리고 빛에 노출되지 않는 영역에서는 포토레지스트가 여전히 용해성을 유지합니다. 그 후 회로기판을 현상액에 담그고 노출되지 않은 포토레지스트를 녹여 제거하면 마치 어둠 속에서 빛나는 밝은 빛처럼 회로 패턴이 동- 클래드 기판 표면에 선명하게 나타나 회로의 레이아웃 윤곽을 밝힐 수 있습니다.
개발 과정
준비
정식 개발에 앞서 모든 자재와 장비의 상태가 양호한지 확인하는 것이 필요합니다. 현상액의 종류, 농도, 온도가 공정 요구사항을 충족하는지 확인하세요. 다양한 유형의 포토레지스트는 건식 필름 포토레지스트를 개발하는 데 일반적으로 사용되는 알칼리 현상액과 같은 현상액의 다양한 특성에 해당합니다. 동시에 스프레이 또는 침지 현상기와 같은 현상 장비에 대한 청소 및 디버깅을 수행하여 장비의 안정적인 작동과 전송 시스템 및 스프레이 시스템과 같은 구성 요소의 정밀한 조정을 보장해야 합니다.
개발사업
노출된 회로 기판을 현상기에 부드럽게 공급합니다. 스프레이 현상에서는 고압-노즐이 현상액을 회로기판 표면에 균일하고 강력하게 분사하며, 현상액은 노출되지 않은 포토레지스트와 빠르게 접촉하여 용해반응을 진행합니다. 회로 기판이 움직이면서 전체 표면이 하나씩 청소되고 회로 패턴이 점차 선명해집니다. 침지 현상은 현상액이 담긴 탱크에 회로 기판을 완전히 담그고 적절하게 교반하여 현상액이 포토레지스트에 완전히 작용하여 노출되지 않은 부분을 용해시키는 과정입니다. 이 과정에서는 개발 시간을 정확하게 제어하는 것이 중요합니다. 시간이 너무 짧으면 노출되지 않은 포토레지스트 잔여물이 발생하여 합선 등의 문제가 발생할 수 있습니다. 시간이 너무 길면 노출된 포토레지스트 가장자리가 과도하게 침식되어 회로가 얇아지거나 심지어 개방 회로가 될 수 있습니다.
헹구고 말리세요
현상이 완료된 후 회로 기판 표면에는 잔류 현상액과 용해된 포토레지스트 불순물이 남아 있습니다. 이러한 잔여물을 철저하게 제거하고 후속 공정에 부정적인 영향을 미치지 않도록 즉시 다량의 물로 헹구는 것이 필요합니다. 헹굼 후 열풍건조, 진공건조 등의 방법으로 회로기판 표면의 수분을 제거함으로써 회로기판이 건조하고 깨끗한 상태로 다음 제조공정에 들어가 식각, 전기도금 등 공정에 좋은 기반을 마련한다.
개발 효과에 영향을 미치는 주요 요소
개발자 매개변수
현상액의 농도, 온도, pH 값은 현상 효과에 큰 영향을 미칩니다. 과도한 집중과 빠른 개발 속도는 회로의 거친 가장자리와 과도한 개발을 쉽게 유발할 수 있습니다. 농도가 낮고 전개속도가 느리며 불완전발달 가능성이 있습니다. 온도도 똑같이 중요합니다. 온도가 증가함에 따라 현상 반응 속도는 가속화되지만 온도가 지나치게 높으면 포토레지스트가 팽창 및 변형되어 정확도에 영향을 줄 수 있습니다. 온도가 너무 낮아서 현상 효율이 떨어집니다. pH 값도 엄격하게 제어해야 합니다. 포토레지스트마다 현상액의 pH 값에 대한 특정 요구 사항이 있으며, 적절한 범위를 벗어나면 비정상적인 현상이 발생할 수 있습니다.
노출 품질
노광 공정은 포토레지스트의 중합 상태를 결정하며 현상 효과를 위한 중요한 전제 조건입니다. 노광 에너지 부족, 포토레지스트 중합 불완전, 현상 중 쉽게 분리되어 회로 누락 발생; 과도한 노광 에너지, 포토레지스트의 과도한 중합, 현상의 어려움, 현상 실패 가능성까지. 또한, 노광 공정 중 정렬 정확도, 조명 균일성 등의 요소는 회로 패턴의 정확성과 선명도에 직접적인 영향을 미쳐 개발 효과에 영향을 줄 수 있습니다.
장비 성능
개발 장비의 성능은 개발 품질에 직접적인 영향을 미칩니다. 스프레이형 현상기의 노즐 압력, 스프레이 각도 및 적용 범위는 회로 기판 표면의 현상액 분포의 균일성을 결정합니다. 침지 현상기의 교반 방법과 강도는 현상액과 포토레지스트 간의 반응 효율에 영향을 미칩니다. 장비의 전송 안정성은 무시할 수 없습니다. 개발 과정에서 회로 기판이 흔들리거나 얼면 불균일한 개발이 발생하고 회로 패턴 품질에 심각한 영향을 미칠 수 있습니다.
