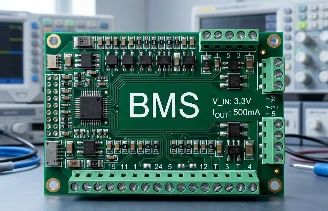

전고체-배터리 시스템에서 BMS는 배터리 상태를 제어하고 안전한 작동을 보장하는 '두뇌'입니다.고체-상태 배터리 BMS는 PCB를 모니터링합니다.이 "뇌"의 "신경 센터"이자 "실행 운반자"입니다. BMS 핵심 구성 요소의 설치 및 연결을 수행할 뿐만 아니라 배터리 상태 모니터링의 정확성과 보호 응답의 적시성을 직접 결정합니다. 이는 고체 배터리의 안전하고 효율적이며 긴-작동 수명을 달성하기 위한 핵심 지원입니다-.
1, 솔리드 스테이트 배터리 BMS 모니터링 PCB의 핵심 기능은 배터리의 전체 수명주기를 보호하는 것입니다
전고체전지는 에너지 밀도가 높고 안전성이 뛰어나 신에너지 자동차, 에너지저장시스템 등의 분야에서 널리 사용되고 있다. 그러나 작동 중에 과충전, 과방전, 과열 등의 위험을 방지하려면 전압, 온도, 전류 등 주요 매개변수를 실시간으로 모니터링하는 것이 여전히 필요합니다. BMS 모니터링 PCB의 핵심 기능은 이러한 모니터링 요구 사항에 대해 안정적이고 효율적인 "데이터 전송 및 명령 실행 경로"를 설정하는 것입니다.
첫째, "매개변수 수집"을 담당합니다. BMS 모니터링 PCB는 고체 배터리 셀, 온도 센서, 전류 센서 등의 부품을 정확하게 연결하고, 셀의 전압 변화, 배터리 팩의 온도 분포, 충전 및 방전 중 전류 변동과 같은 실시간 및 편견 없는 데이터를 BMS 메인 제어 칩에 전송해야 합니다.- 전고체 배터리의 많은 수의 배터리 셀과 빠른 매개변수 변경으로 인해 인쇄 회로 기판은 데이터 지연이나 편차로 인한 배터리 상태의 잘못된 판단을 방지하기 위해 다중{5}}채널 데이터 수집의 동기화를 보장해야 합니다.
둘째, "보안 보호" 명령의 전송을 구현합니다. BMS는 PCB 모니터링을 통해 비정상적인 데이터를 수집하면 즉시 보호 지침을 발행합니다. 이 시점에서 BMS 모니터링 PCB는 보호 조치가 매우 짧은 시간 내에 완료되도록 이러한 명령을 릴레이 및 방열 모듈과 같은 실행 구성 요소에 신속하게 전송해야 합니다. 예를 들어, 고체 배터리의 국지적 과열이 감지되면 PCB는 냉각 팬의 제어 회로를 빠르게 켜서 지속적인 온도 상승으로 인한 안전 위험을 방지해야 합니다.
또한 "에너지 관리"의 최적화를 지원합니다. BMS 모니터링 PCB는 배터리 균형 관리, 충전 및 방전 전략 최적화 및 기타 기능을 달성하기 위해 BMS와 협력해야 합니다. 예를 들어, 여러 개의 고체- 셀의 전압이 일치하지 않는 경우 PCB는 밸런싱 회로에 안정적인 전원 공급 장치와 신호 경로를 제공하여 BMS가 낮은 전압 셀을 보충하고 전체 배터리 팩의 균일한 에너지 출력을 보장하도록 도와야 합니다. 충전 및 방전 과정에서 PCB는 전류 및 전압 데이터에 대한 실시간 피드백을 제공하여 BMS가 충전 및 방전 전력을 조정하고 과도한 충전 및 방전으로 인한 배터리 수명 단축을 방지할 수 있는 기반을 제공해야 합니다.
2, 고체 배터리 BMS 모니터링 PCB의 성능 보장: "정밀도"와 "신뢰성"에 중점
전고체 배터리는 BMS 모니터링을 위해 매우 높은 정밀도와 신뢰성을 요구하며, 작은 매개변수 모니터링 오류라도 배터리의 안전한 작동과 서비스 수명에 영향을 미칠 수 있습니다. BMS 모니터링 PCB는 다양한 성능 특성을 통해 "고정밀 모니터링"과 "높은 신뢰성 작동"이라는 이중 요구 사항을 충족해야 합니다.
데이터 수집 정확도의 관점에서 볼 때 BMS 모니터링 PCB는 신호 간섭 특성이 낮아야 합니다. 전고체 배터리의 전압, 전류 및 기타 매개변수 신호는 일반적으로 약하고-배터리 시스템의 모터 및 인버터와 같은 장치에서 전자기 간섭이 발생합니다. PCB의 -간섭 방지 능력이 충분하지 않으면 수집된 데이터에 편차가 발생할 수 있습니다. 따라서 BMS 모니터링 PCB는 합리적인 레이아웃을 통해 신호에 대한 전자기 간섭의 영향을 줄여 수집된 전압, 전류 및 온도 데이터가 배터리의 실제 상태와 매우 일치하도록 보장합니다.
응답 속도 보호 측면에서 BMS 모니터링 PCB는 신호 지연 특성이 낮아야 합니다. 전고체-배터리의 안전 보호에는 엄격한 응답 속도가 필요합니다. PCB의 신호 전송 지연이 너무 길면 보호 명령이 적시에 실행되지 않아 안전 위험이 높아집니다. 따라서 PCB는 주요 신호의 전송 경로를 최적화하고, 전송 중 신호 지연을 줄이며, 보호 지침이 실시간으로{4}}전달되고 신속하게 실행될 수 있도록 보장합니다.
장기적인 작동 안정성의 관점에서 볼 때, BMS 모니터링 인쇄 회로 기판은 환경 적응성을 갖추어야 합니다. PCB의 환경 적응성이 부족할 경우 구조적 손상, 비정상적인 신호 전송 등의 문제가 발생하여 BMS 모니터링 실패로 이어질 수 있습니다. 따라서 인쇄 회로 기판은 일반적으로 복잡한 환경에서 안정적인 작동을 보장하기 위해 고온 및 습기에 강한 기판과 솔더 레지스트를 사용합니다.
3, 고체 배터리 BMS 모니터링 PCB 프로세스의 핵심 사항: 세부 사항이 안전 수익을 결정합니다.
BMS 모니터링 PCB의 제조 공정 세부 사항은 성능 안정성 및 서비스 수명과 직접적인 관련이 있으며, 이는 결국 전고체 배터리의 안전한 작동에 영향을 미칩니다.- 대량 생산 및 적용 과정에서 공정 결함으로 인한 안전 위험을 피하기 위해 다음 공정 지점을 신중하게 제어해야 합니다.
첫째, 기판의 선택 과정입니다. PCB의 기본 캐리어로서 기판의 성능은 PCB의 전반적인 안정성에 직접적인 영향을 미칩니다. 전고체-배터리 적용 시나리오의 경우 인쇄 회로 기판은 장기간 배터리 작동으로 인해 발생하는 열로 인해 기판이 쉽게 변형되거나 균열되지 않도록 하기 위해 고온 및 노화에 강한 기판을 선택해야 합니다.-구성 요소 설치의 안정성과 신호 전송의 신뢰성을 보장합니다. 동시에 기판은 안전 위험을 초래할 수 있는 절연 실패로 인한 회로 단락을 방지하기 위해 우수한 절연 특성을 가져야 합니다.
다음은 배선 과정입니다. BMS 모니터링 PCB의 배선에는 아날로그 신호 배선, 디지털 신호 배선 및 고전류 배선이 포함됩니다. 배선 유형에 따라 간섭에 대한 민감도가 다르며, 배선이 잘못되면 신호 혼선이 발생할 수 있습니다. 예를 들어 고전류 라우팅에 의해 생성된 자기장은 아날로그 신호 라우팅을 방해하여 전압 획득 정확도에 영향을 미칠 수 있습니다. 따라서 배선 프로세스에서는 다양한 신호 전송이 서로 간섭하지 않도록 다양한 유형의 배선을 격리해야 합니다.
마지막으로 외관 및 전기적 성능 테스트 과정입니다. 공장을 떠나기 전에 BMS 모니터링 PCB는 잠재적인 결함을 제거하기 위해 엄격한 외관 검사와 전기 성능 테스트를 거쳐야 합니다. 외관 검사에서는 보드 표면의 긁힘, 솔더 마스크 분리, 솔더 패드 변형 및 기타 문제를 검사하여 외관 결함으로 인한 부품 설치 또는 신호 전송에 영향을 미치지 않도록 해야 합니다. 전기적 성능 테스트에는 전문 장비를 사용하여 보드의 전도성, 절연성, 임피던스 매칭을 검증하고, 전류와 신호의 안정적인 전송을 보장하며, 비정상적인 모니터링 데이터 또는 부적절한 전기적 성능으로 인한 보호 지침 실행 불능을 방지합니다.
