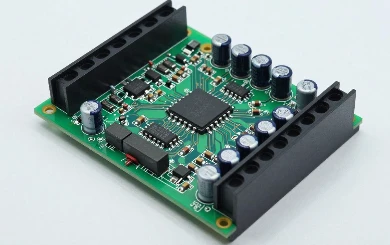

분산형 태양광 시스템에서 태양광 마이크로 인버터 회로 기판은 태양 에너지의 효율적인 변환과 안정적인 출력을 달성하는 핵심 구성 요소입니다. 이는 태양광 모듈을 전력망과 연결하는 마이크로 인버터의 '신경망'과 같습니다. 이는 전기 에너지 형태의 변환을 완료할 뿐만 아니라 복잡한 환경에서 전체 시스템의 안정적인 작동을 보장합니다. 그 성능은 태양광 발전 시스템의 발전 효율과 안전 수준을 직접적으로 결정합니다.
1, 핵심 구성 요소: 다중 모듈 협업 "에너지 변환 센터"
태양광 마이크로 인버터용 PCB 기판의 구성은 명확한 노동 분업과 각 회로 모듈 간의 긴밀한 조정을 통해 "효율적인 에너지 처리"를 중심으로 이루어집니다. 그 중 전력변환회로 영역은 태양광 모듈에서 생성된 DC 전력을 특정 회로 토폴로지를 통해 그리드 규격에 맞는 AC 전력으로 변환하는 역할을 담당하는 핵심이다. 이 프로세스에서는 전압과 전류를 안정적으로 제어하여 전력 품질이 표준을 충족하도록 하기 위해 정밀한 회로 레이아웃이 필요합니다.
샘플링 및 감지 회로 영역은 광전지 모듈 출력 매개변수, PCB 보드 온도 데이터 및 그리드 연결 상태의 실시간 수집을 위한 예약된 센서 인터페이스와 지원 회로를 갖춘 '감지' 기능을 담당하며, 후속 작동 및 조정을 위한 신호 기반을 제공합니다. 예를 들어 태양광 모듈의 출력 전력이 변동할 때 이 영역은 처음으로 변화를 포착하고 정확한 조정 신호를 전송할 수 있습니다.
제어 및 구동 회로 영역은 마이크로컨트롤러 또는 디지털 신호 프로세서 설치를 위해 예약된 '의사{0}}결정 및 실행 센터'이며 주변 보조 회로를 갖추고 있습니다. 샘플링 회로에서 전송된 데이터를 기반으로 미리 설정된 알고리즘에 따라 제어 명령을 생성하여 전력 변환 회로를 구동하여 작동 상태를 조정할 수 있습니다. 동시에 이 영역에는 데이터 업로드 및 원격 모니터링을 위한 통신 인터페이스 회로가 장착되어 있어 운영 및 유지 관리 담당자가 PCB 보드의 작동 상태를 실시간으로{3}파악할 수 있습니다.
또한 보호 회로 영역은 과전압, 과전류, 과열 및 단독 운전 보호를 위한 회로를 포함하여 PCB 보드의 "안전 장벽"입니다. 전력망에 이상이 있거나(예: 갑작스러운 전압 상승 또는 강하) PCB 보드 자체의 온도가 너무 높을 때 보호 회로는 신속하게 보호 메커니즘을 작동시키고 위험한 회로를 차단하거나 PCB 보드 손상 및 안전 사고를 방지하기 위해 작동 매개변수를 조정할 수 있습니다.
2, 처리 링크: 성능을 보장하는 "미세 제조 공정"
태양광 마이크로 인버터 PCB 보드의 가공에는 매우 높은 정밀도와 공정 안정성이 필요하며 각 링크의 제어는 최종 성능에 직접적인 영향을 미칩니다. 공정 전반에 걸쳐 PCB 기판 자체의 제조 및 가공에 중점을 두고 여러 미세 공정 조정을 통해 완성되어야 합니다.
(1) 기판 선택 및 전처리
가공의 첫 번째 단계는 기판 선택으로, 광전지 시스템의 실외 작동 특성과 결합하여 고온 및 저온 저항, 내식성, 강력한 절연성 및 우수한 방열 성능을 갖춘 PCB 기판을 선택해야 합니다. 일반적인 기판 소재는 실외 환경 변화로 인한 기판 변형이나 성능 저하를 방지하기 위해 우수한 기계적 강도를 보유하면서 장기적인-고온-환경에서 구조적 안정성을 유지하는 데 우선순위를 두어야 합니다. 기판을 선정한 후 전{4}}화학 세정 공정을 통해 기판 표면의 오일과 불순물을 제거한 후 기계적 연마를 통해 표면 거칠기를 개선하고 후속 회로와 기판 간의 접착력을 높여 회로 제작을 위한 좋은 기반을 마련하는 전처리가 필요합니다.
(2) 라인 제작 및 그래픽 전사
회로 제작은 PCB 기판 가공의 핵심 공정으로, 포토리소그래피 기술을 통해 완성된 회로 패턴을 기판 표면에 정밀하게 전사하는 작업입니다. 첫째, 기판 표면을 포토레지스트로 균일하게 코팅하고 전문 장비를 사용하여 코팅 두께와 균일성을 제어하여 포토리소그래피 효과를 보장합니다. 그 후, 노광기를 통해 회로 패턴을 포토레지스트에 정확하게 투영하고, 노광 시간과 강도를 엄격하게 제어하여 패턴의 선명도를 보장합니다. 다음으로, 노출되지 않은 포토레지스트를 제거하기 위한 현상 공정이 수행되어 기판 표면에 명확한 회로 패턴 윤곽이 생성됩니다. 마지막으로 전기도금 기술을 사용하여 그래픽 영역에 금속층(보통 구리)을 증착하여 전도성 라인을 형성합니다. 이 과정에서 라인의 균일한 두께와 안정적인 전도성을 보장하고, 라인 편차로 인한 모듈간 신호 전송 장애를 방지하기 위해 전기도금 전류 및 시간의 정밀한 제어가 필요합니다.
(3) 드릴링 및 홀 금속화 처리
PCB 보드의 서로 다른 레이어 사이에 회로 연결을 달성하려면 드릴링 및 홀 금속화 처리가 필요합니다. 첫째, 요구 사항에 따라 고정밀 CNC 드릴링 머신을 사용하여 기판의 지정된 위치에 구멍을 뚫고 구멍의 크기와 구멍 위치의 정확성을 엄격하게 제어하며 구멍 위치가 후속 구성 요소 설치 및 층간 연결 요구 사항과 일치하는지 확인합니다. 드릴링이 완료된 후 화학적 구리 증착 공정을 통해 홀 벽에 얇은 구리 층이 증착된 다음 전기 도금으로 두꺼워져 홀을 전도성으로 만들고 서로 다른 회로 층 간의 전기적 연결을 달성합니다. 이 과정에서 홀 벽에 구리가 없거나 구리층이 분리되는 등의 문제를 방지하기 위해 구리 증착의 두께와 균일성을 제어해야 하며, 레이어 간 안정적인 신호 전송을 보장합니다.
(4) 표면처리 공정
PCB 기판의 내식성, 내마모성, 용접 신뢰성을 향상시키기 위해서는 표면 처리가 필요합니다. 일반적인 공정에는 금 증착, 주석 도금, 주석 스프레이 등이 포함됩니다. 금 증착 공정은 PCB 보드 표면에 균일한 금층을 형성할 수 있으며 전도성과 내산화성이 뛰어나 고정밀 회로 영역에 적합합니다.- 주석 도금 공정은 표면에 주석 층을 형성하므로 비용이-효율적이고 구리 층의 산화를 효과적으로 방지할 수 있습니다. 주석 스프레이 공정은 열풍 레벨링을 사용하여 표면에 주석 납 합금의 매끄러운 층을 형성하여 내마모성을 향상시킵니다. 처리 중에 코팅의 두께와 균일성을 제어하여 표면 성능이 장기간 실외 사용에 대한 요구 사항을 충족하는지 확인해야 합니다.-
(5) 성형 및 모서리 처리
회로 및 표면 처리가 완료되면 PCB 기판을 성형하고 가공해야 합니다. 크기에 따라 CNC 펀칭기 또는 레이저 절단 장비를 사용하여 기판을 원하는 모양으로 자르고 성형 정확도를 엄격하게 제어하며 크기 오류가 허용 범위 내에 있는지 확인하십시오. 성형 후 보드 가장자리의 버(burr)와 날카로운 모서리를 제거하기 위해 가장자리 처리를 수행합니다. 연삭 또는 모따기 공정을 통해 모서리를 매끄럽게 처리하여 후속 설치 시 날카로운 모서리로 인해 다른 구성 요소가 손상되는 것을 방지하는 동시에 PCB 보드의 전반적인 기계적 안정성을 향상시킵니다.
(6) 테스트 및 품질 관리
전체 처리 프로세스에는 PCB 보드의 품질을 보장하기 위해 여러 차례의 검사가 필요합니다. 첫째, 각 공정이 완료된 후 특수 검사를 수행합니다. 회로 생산 후 광학 검사 장비를 사용하여 회로의 단락, 개방, 선폭 편차 및 기타 문제가 있는지 확인합니다. 드릴링 후 구멍과 구멍 위치의 정확성을 확인하십시오. 표면 처리 후 코팅의 두께와 접착력을 측정합니다. 최종 제품은 회로 기능이 정상인지 확인하기 위해 절연 저항 테스트, 전도성 테스트 등을 포함한 전기 성능 테스트를 거쳐야 합니다. 환경 적응성 사전 테스트를 동시에 수행하고 고온, 저온 및 습한 열과 같은 실외 환경을 시뮬레이션하여 극한 조건에서 PCB 보드의 성능 안정성을 확인하고 각 PCB 보드가 광전지 시스템의 작동 요구 사항을 충족하는지 확인합니다.
3, 응용 가치: 태양광 발전 시스템의 "효율성과 안전성" 촉진
분산형 태양광 시스템에서 태양광 마이크로 인버터 PCB 보드의 적용 가치는 주로 두 가지 측면에 반영됩니다. 첫째, 시스템의 발전 효율을 향상시키고, 둘째, 시스템 작동의 안전성을 보장합니다.
발전 효율의 관점에서 볼 때 기존의 중앙 집중식 인버터는 여러 광전지 모듈의 출력을 집계하고 변환해야 합니다. 모듈 중 하나가 방해를 받거나 오작동하는 경우 전체 스트링의 출력 전력에 영향을 미칩니다. 마이크로 인버터는 단일 광전지 모듈에 해당하며 각 PCB 보드는 독립적으로 모듈의 에너지 변환을 지원합니다. 정밀한 회로 레이아웃을 통해 각 모듈은 최대 전력 지점에서 작동하여 "배럴 효과"로 인한 효율성 손실을 방지합니다.
작동 안전의 관점에서 PCB 보드의 보호 회로는 매우 중요합니다. 예를 들어 전력망이 차단되면 단독 효과 보호 회로는 전력망의 전력 손실 상태를 신속하게 감지하고 위험한 회로를 차단하며 전력망에 전기 에너지가 전달되는 것을 방지하고 유지 관리 인력의 안전을 보장할 수 있습니다. 과열 보호 회로는 PCB 보드 온도가 너무 높을 때 회로 작동 상태를 조정하여 과열로 인해 PCB 보드가 손상되는 것을 방지할 수 있습니다. 또한 PCB 보드의 통신 회로는 실시간 작동 데이터를 업로드할 수 있으므로{2}}운영 및 유지 관리 담당자가 잠재적인 결함(예: 라인 노후화 및 절연 성능 저하 등)을 신속하게 감지하고 사전 유지 관리를 수행하며 시스템 가동 중지 시간을 줄일 수 있습니다.
