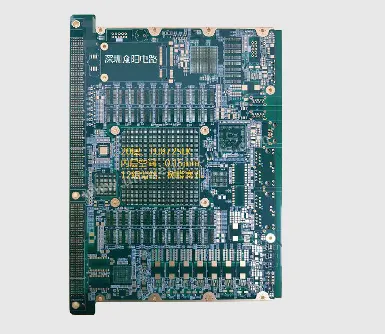

하이엔드 HDI 보드고밀도 상호 연결 기술 개발의 고급 제품으로, 전자 기기 통합의 지속적인 개선에 따라 고급 전자 시스템을 지원하는 핵심 기본 구성 요소가 되었습니다.- 구조 설계와 제조 공정 모두 고밀도 신호 전송과 소형 설치 요구 사항에 중점을 두고 있으며 이는 기존 회로 기판의 기술적 특성과 달라 정밀 전자 분야에서 대체할 수 없습니다.
미세다공성 구조의 특성
고급 HDI 보드의 핵심 특징은 미세 다공성 구조입니다. 이러한 유형의 미세 기공은 레이저 직접 드릴링 기술을 사용하여 형성되며, 구멍 벽의 거칠기를 낮은 수준으로 제어하여 구멍 벽과 코팅 사이의 결합 강도를 보장합니다. 기존의 기계적 드릴링으로 형성된 관통 구멍과 달리, 고{2}}차수 HDI 보드의 미세 구멍은 대부분 막힌 구멍 또는 매립형 구멍 구조로, 특정 회로 레이어 간의 상호 연결만 달성하고 관통 구멍이 보드 공간을 차지하는 것을 방지합니다.
미세 기공의 분포는 기공 중심 사이의 거리가 작은 배열과 같은 특징을 나타냅니다. 미세한 회로 설계와 결합하여 단위 면적당 배선 밀도를 크게 향상시킵니다. 다중-층 구조에서 미세 기공은 계단식 또는 엇갈린 방식으로 배열되어 다양한 수준의 회로의 3차원 상호 연결을 달성하여 고밀도 구성 요소 레이아웃을 위한 구조적 기반을 제공합니다.-
선밀도 매개변수
라인 밀도는 고-HDI 보드의 핵심 기술 지표입니다. 이 매개변수의 구현은 고정밀 포토리소그래피 기술과 에칭 프로세스에 의존하며, 라인 가장자리의 수직성에 작은 편차가 있어 신호 전송 시 임피던스 일관성이 보장됩니다.
회로 레이아웃은 주로 차동 쌍 설계를 채택하고 특정 임피던스 제어 회로는 고속 신호 전송 요구 사항을 충족하도록 설정되었으며 특성 임피던스 편차는 작은 범위 내에서 제어됩니다. 접지면과 신호 레이어의 교대 배열은 라인 간의 누화를 효과적으로 줄이고 고주파수 신호 전송을 위한 전자기 호환성 요구 사항을 충족합니다.-
적층형 구조 레이아웃
고{0}}HDI 보드는 많은 수의 레이어가 있는 다-레이어 적층 구조를 채택합니다. 스택형 레이아웃은 신호 무결성 원칙을 따르며, 전원 및 접지 레이어가 대칭으로 분산되어 안정적인 전원 분배 네트워크를 형성합니다. 전력면의 임피던스는 낮은 수준으로 제어됩니다.
층간 절연 재료는 유전 상수가 낮은 변성 에폭시 수지 또는 폴리이미드 재료로 만들어져 고주파수에서 유전 손실이 낮고 고주파수 신호의 전송 손실을 효과적으로 줄여줍니다-. 적층 공정은 단계별-적층-방식을 채택하고 적층 후 두께 편차를 작은 범위 내로 제어하여 전체 두께 정확도를 보장합니다.
재료 시스템 선택
기판 측면에서 고급 HDI 보드는 기존 FR-4의 한계를 극복하고 유리 전이 온도가 높고 Z축 방향의 열팽창 계수가 낮은 할로겐-무함유 난연성-복합 재료를 주류로 사용하여 리플로우 솔더링 중 열 안정성 요구 사항을 충족합니다.
도전재는 고순도 전해동박을 사용하고, 표면을 거칠게 처리하여 미세한 오목볼록 구조를 형성하여 기판과의 접착력을 강화하였습니다. 고주파-주파수 적용 시나리오의 경우 신호 전송 중 표피 효과 손실을 줄이기 위해 어닐링된 초저 프로파일 구리 호일을 선택할 수 있습니다.
표면 처리 공정
표면 처리 공정에서는 용접 성능과 장기적인 신뢰성 사이의 균형이 필요합니다.- 주류 방법은 화학적 침지 금 공정으로, 금 층과 바닥 니켈 층의 두께를 적절한 범위 내에서 제어합니다. 니켈 층의 순도는 솔더 조인트의 내식성과 용접성을 보장하기 위해 높습니다.
솔더 마스크 층은 감광성 에폭시 수지 잉크를 사용하며 두께가 적절한 범위 내에서 제어되고 해상도가 높아 회로 영역을 정확하게 덮고 솔더 패드를 노출시킬 수 있습니다. 솔더 마스크 레이어는 열악한 환경에서 보호 성능을 보장하기 위해 균열 없이 온도 사이클링 테스트를 거쳐야 합니다.
첨단 HDI 보드는 미세 다공성 상호 연결, 고밀도 회로, 다층 구조 등의 기술적 특징을 통해 전자 시스템의 소형화 및 고성능을 구현합니다.- 제조 공정에는 재료 과학, 정밀 기계 가공, 테스트 분석 등 다양한 분야의 기술이 통합되어 높은 수준의 공정 적격률이 적용됩니다. 이는 5G 통신, 인공 지능, 의료 전자 장치 등 고급 분야의 핵심 기본 구성 요소가 되어 -고밀도, -주파수 및 저전력 방향으로 전자 장치의 개발을 촉진합니다.
