산업 자동화가 가속화되는 현 시대에,산업용 제어 회로 기판산업용 장비의 핵심 부품은 자명합니다-. 보드 자체의 맞춤형 제작에 초점을 맞춘 산업용 제어 회로 보드의 맞춤화는 다양하고 복잡한 산업 애플리케이션 시나리오를 충족하는 핵심 방법이 되고 있습니다.
맞춤화 프로세스: 단계별로 세심하게 제작되어 독점적인 회로 기판을 생성합니다.
기판 선택 및 재료 조달: 설계 계획에 따라 적절한 기판 재료를 선택하는 것이 중요합니다. 일반적인 기판 재료에는 에폭시 수지 보드, 에폭시 유리 천 라미네이트 등이 포함됩니다. 다양한 재료에는 전기 절연 성능, 기계적 강도, 온도 저항 및 기타 측면에서 고유한 장점과 단점이 있습니다. 고온-환경에서 작동하는 산업용 장비의 경우 고온에 강한-폴리이미드 기판을 선택할 수 있습니다. 비용에 민감하고 성능 요구 사항이 상대적으로 낮은 응용 분야의 경우 페놀 종이 라미네이트가 적합한 선택이 될 수 있습니다. 기판을 결정한 후 고품질의 구리 호일, 솔더 마스크 재료, 플럭스 및 기타 원자재를 구매하여 소스에서 회로 기판의 품질을 보장합니다.

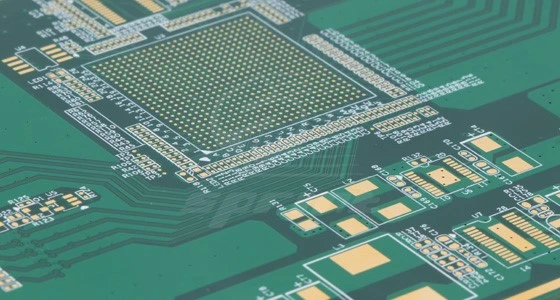

회로 기판 제조: 제조 공정은 설계 청사진을 실제 제품으로 변환하는 중요한 단계입니다. 먼저, 포토리소그래피 기술을 통해 설계된 회로 패턴을 포토레지스트가 코팅된 기판 위에 전사합니다. 노광장비를 이용하면 빛을 정밀하게 제어해 포토레지스트가 광화학 반응을 일으키게 함으로써 원하는 회로 패턴을 남길 수 있다. 다음으로 포토레지스트로 보호되지 않은 동박을 제거하기 위해 화학적 에칭액을 이용하여 에칭을 진행하여 깨끗하고 정밀한 회로를 형성한다. 회로 제작이 완료된 후, 합선을 방지하고 산화 및 부식으로부터 회로를 보호하기 위해 솔더 마스크 층을 적용합니다. 이후 회로기판의 납땜성 및 전기적 성능을 높이기 위해 필요에 따라 주석 스프레이, 금도금 등 표면 처리를 실시한다.
품질 검사 및 테스트: 모든 맞춤형 산업용 제어 회로 기판은 엄격한 품질 검사 및 테스트를 거쳐야 합니다. 자동광학검사 장비를 통해 회로 기판의 외관을 종합적으로 검사하여 단락, 단선, 부품 누락 등 명백한 결함을 식별합니다. 플라잉 니들 테스트 장비를 사용하여 회로 기판의 전기 성능을 테스트하고, 회로 연결이 올바른지, 각 기능 모듈이 제대로 작동하는지 확인합니다. 요구 사항이 더 높은 일부 응용 분야의 경우 고온, 저온, 습도, 전자기 간섭 및 기타 산업 현장 환경을 시뮬레이션하고 복잡한 환경에서 회로 기판의 안정성과 신뢰성을 테스트하기 위해 환경 테스트도 수행됩니다. 모든 테스트를 통과한 회로 기판만이 다음 단계로 진행할 수 있습니다.
맞춤형 장점: 다양한 요구사항 충족 및 산업 효율성 향상
높은 적응성: 산업용 제어 회로 기판을 맞춤화할 때 가장 큰 장점은 특정 산업 응용 분야의 요구 사항을 정확하게 충족할 수 있다는 것입니다. 일반 회로 기판과 비교하여 맞춤형 회로 기판은 장치의 고유한 기능 요구 사항, 공간 제한 및 작동 환경에 따라 최적화될 수 있습니다. 예를 들어, 좁은 공간에 설치된 산업용 장비의 경우 맞춤형 회로 기판은 컴팩트한 레이아웃과 소형화된 구성 요소를 채택하여 제한된 공간에서 강력한 기능을 구현할 수 있습니다. 전자기 간섭이 강한 산업 환경의 경우 맞춤형 회로 기판은 -간섭 방지 기능을 효과적으로 향상시키고 특수 배선 설계 및 차폐 조치를 통해 안정적인 장비 작동을 보장할 수 있습니다.
성능 최적화: 사용자 정의 프로세스 중에 엔지니어는 산업용 애플리케이션에 대한 핵심 성과 지표를 최적화하는 데 집중할 수 있습니다. 산업용 장비에 매우 높은 데이터 처리 속도가 필요한 경우 엔지니어는 고속-칩과 최적화된 회로 설계를 선택하여 신호 전송 지연을 줄이고 전반적인 컴퓨팅 속도를 향상시킬 수 있습니다. 장기간 연속 작동이 필요한 장비의 경우, 합리적인 방열 설계와 고신뢰성 재료 선택으로 회로 기판의 방열 성능과 내구성을 향상시키고 장비의 수명을 연장할 수 있습니다.
유연성 및 확장성: 산업용 제어 회로 기판을 맞춤화하면 장치에 더 높은 유연성과 확장성을 부여할 수 있습니다. 산업 생산의 수요 변화와 지속적인 기술 발전으로 인해 맞춤형 회로 기판은 기능 측면에서 쉽게 업그레이드되거나 수정될 수 있습니다. 예를 들어, 기존 회로 기판에 새로운 인터페이스를 추가하여 더 많은 센서나 액추에이터를 연결합니다. 또는 소프트웨어 업그레이드를 통해 새로운 제어 알고리즘을 구현하여 생산 프로세스의 개선 요구 사항을 충족할 수 있습니다. 이러한 유연성과 확장성은 기업이 시장 변화에 신속하게 적응하고 장비 업그레이드 비용을 줄이는 데 도움이 됩니다.
