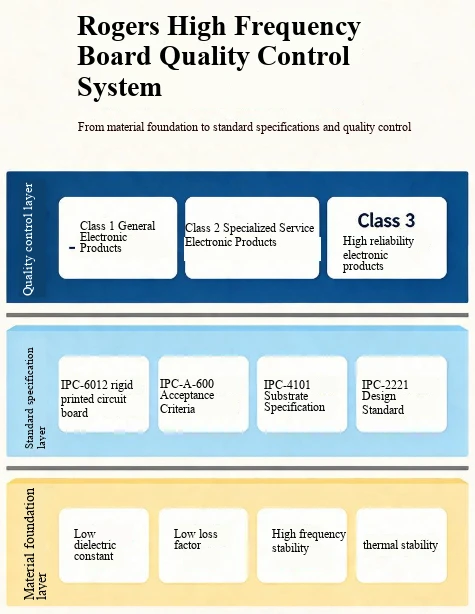

로저스의 핵심 컴플라이언스 시스템고주파-주파수 보드IPC-6018D를 독점적인 고주파 보드 성능 벤치마크로 기반으로 하며 IPC-6012 및 IPC-A-600과 같은 일반 강성 보드 사양과 결합하여 클래스 1/2/3 품질 수준에 따라 계층화된 제어 시스템을 형성하고 원자재, 제조 공정에서 완제품 승인까지 전체 체인 요구 사항을 포괄합니다. 이는 RF 마이크로파 및 밀리미터파 시나리오에서 신호 무결성과 장기적인 신뢰성을 보장하기 위한 핵심 기반입니다.
핵심 적용 가능한 IPC 표준 시스템
Rogers 고주파수 보드에 대한 규정 준수 요구사항은 단일 표준이 아니라 고주파수 특성에 맞게 맞춤화된 다중{1}레벨 사양 조합 세트입니다.-
IPC-6018D "고주파(마이크로파) 인쇄 기판에 대한 식별 및 성능 사양": 이는 특히 500MHz 이상의 고주파 시나리오를 대상으로 2022년에 출시된 최신 D 버전을 갖춘 Rogers 고주파-주파수 기판의 독점 핵심 표준입니다. 일반적인 FR-4 표준에서 다루지 않는 유전율 허용오차, 임피던스 제어, 도체 거칠기 등 고주파 전용 지표를 명확히 합니다.
IPC-6012F "Rigid Printed Boards의 식별 및 성능 사양": 2023년에 업데이트된 최신 버전입니다. Rigid Board의 일반 기본 사양으로 Rogers 하이브리드 보드의 기계적 특성, 홀 구리 신뢰성, 환경 테스트 등에 대한 일반적인 요구 사항을 보완합니다. 자동차 애플리케이션 보충 부록은 차량 사양에 대한 밀리미터파 레이더와 같은 특수 시나리오에도 적용 가능합니다.
IPC-A-600H "인쇄 기판의 수용성": 2025년에 업데이트된 최신 버전은 고주파 기판의 외관 결함에 대한 시각적 판단 벤치마크를 제공하여 고주파 신호 라인의 가장자리 거칠기 및 솔더 마스크 오프셋과 같은 외관 결함에 대한 허용 기준을 명확히 합니다.
IPC-4103/4104 기판 사양: Rogers의 전체 보드 시리즈는 공장을 떠나기 전에 이 시리즈 표준의 슬래시 시트 인증을 통과해야 하며 유전 상수, 손실 계수 및 열팽창 계수와 같은 주요 매개변수에 대한 전체 검증을 완료하여 원자재의 배치 일관성을 보장해야 합니다.
고주파 독점 핵심 지표 요구 사항
일반 FR-4 PCB와 달리 Rogers 고주파 보드는 IPC-6018 표준에 여러 가지 독점적인 필수 요구 사항을 추가했습니다.
유전 성능 제어: Rogers 보드의 유전 상수(Dk) 허용 오차는 공칭 값의 ± 2% 이내로 제어되어야 하며, 과도한 고주파수 삽입 손실을 방지하려면 10GHz에서 측정된 손실 계수(Df)가 재료 데이터시트에 있는 공칭 값의 15%를 초과해서는 안 됩니다.
도체 가장자리 거칠기: 클래스 3은 5μm 이하의 라인 가장자리 거칠기를 요구하며, 이는 밀리미터파 주파수 대역에서 도체 산란 손실을 크게 줄이고 77GHz 이상의 주파수 대역에서 신호 전송 효율을 보장합니다.
낮은 정재파 비율 요구 사항: 지정된 작동 주파수 대역 내에서 보드의 전체 전송 라인의 정재파 비율은 1.2보다 작거나 같아야 합니다. 이는 일반 FR-4 보드 표준에서는 필수가 아닌 고주파수 독점 승인 항목입니다.
환경 노화 저항 요구 사항: IPC-TM-650 테스트 방법에 따르면 85도/85% RH 환경에서 1000시간 후 유전 매개변수 변화율은 실외 기지국 및 항공 레이더와 같은 장기 서비스 시나리오에서 안정적인 성능을 보장하기 위해 3% 이하여야 합니다.
등급 선택에 대한 실용 가이드
Class2는 일반 산업용 통신 및 비코어 RF 모듈에 선호되며 성능과 비용의 균형을 유지하며 현재 Rogers 고주파 보드 대량 생산을 위한 주류 수준입니다.-
77GHz 차량 탑재 레이더, 항공우주 및 의료 이식형 고주파 장비는 무고장이라는 높은 신뢰성 요구 사항을 충족하기 위해 클래스 3을 선택해야 하며 AS9100 또는 IATF16949 시스템 인증을 갖추어야 합니다.
모든 Rogers 혼합 압력 FR-4 복합 패널은 이종 재료의 인터페이스 박리 위험을 방지하기 위해 IPC-6018(고주파 부품) 및 IPC-6012(FR-4 부품)의 해당 등급 요구 사항을 충족해야 합니다.
