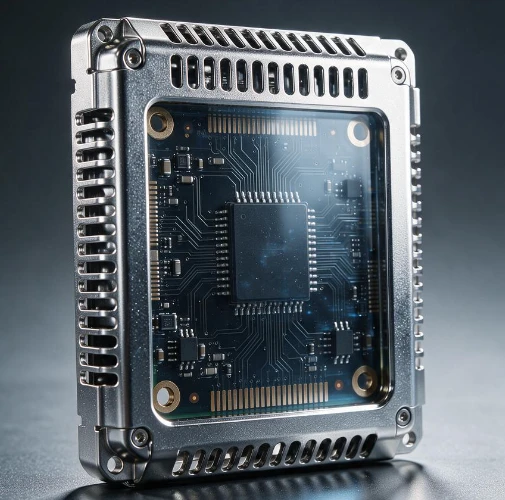

RF 보드에 금속 케이스를 설치하면 실제로 신호가 저하됩니다. 핵심 문제는 금속과 RF 전자기파 사이의 여러 물리적 효과가 중첩된다는 것입니다. 이는 금속 케이스 자체의 차폐 설계 실패로 인한 것이 아니라 설치 후 RF 링크의 성능을 손상시키는 여러 네거티브 메커니즘의 도입 때문입니다.
코어 고장 원인 분해
패러데이 케이지 효과는 방사선을 직접적으로 차단합니다. 연속적으로 닫힌 금속 껍질이 완전한 패러데이 케이지를 형성하고, RF 안테나에서 외부로 방사되는 전자파가 금속 표면에 직접 반사되어 효과적으로 껍질을 관통하여 외부 세계와 통신하는 것이 불가능합니다. 실제 테스트에서 알루미늄 합금 쉘에 의한 2.4GHz 신호 감쇠는 15-20dB에 도달하여 유효 전송 거리를 수십 미터에서 수 미터로 직접 압축할 수 있습니다.
안테나의 심각한 임피던스 불일치: 금속 케이스가 온보드 안테나에 가까우면 추가 기생 용량 및 인덕턴스가 도입되어 안테나 주변의 등가 전자기장 분포가 완전히 변경되어 원래 튜닝된 안테나의 공진 주파수가 작동 주파수 지점에서 크게 벗어나 방사 효율이 급격히 떨어지고 심지어 완전한 디튜닝이 발생하여 신호를 정상적으로 전송 및 수신할 수 없게 됩니다.
공동 내부의 다중 경로 정재파 간섭: 밀폐된 금속 쉘 내부에 공진 공동이 형성되고, 안테나에서 방출된 신호가 쉘의 내벽에서 여러 번 반사됩니다. 서로 다른 경로의 신호가 서로 겹치고, 일부 영역에서는 신호 위상이 상쇄되어 사각지대가 형성됩니다. 일부 지역에서는 신호가 너무 강해서 자기 여기가 발생하여 신호 강도와 위상 왜곡이 심각하게 변동됩니다.
와전류 손실은 신호 에너지를 소모합니다. 고주파 교류 전자기장은 금속 쉘 내부에 와전류를 유도하여 많은 양의 RF 에너지를 열 에너지로 변환하고 소산시킵니다. 이는 RF 링크에 고손실 저항을 직렬로 추가하는 것과 동일하며, 안테나의 방사 전력과 수신 감도를 직접적으로 감소시킵니다.
원래 접지 및 반환 경로 방해: 금속 케이스가 낮은 임피던스로 PCB 시스템 접지에 안정적으로 연결되지 않으면 추가 접지 루프 간섭이 발생하고 접지 임피던스가 높아지며 RF 신호의 반환 경로가 길어져 공통 모드 방사 및 혼선이 급격히 증가하여 신호 무결성이 더욱 저하됩니다.
엔지니어링 개선 방향
금속 쉘의 안테나에 해당하는 위치에서 파장 요구 사항을 충족하는 비{0}}간극이나 투명 창을 열고 엔지니어링 플라스틱으로 채우고 패러데이 케이지의 전류 루프를 끊고 RF 신호용 방사 채널을 남겨둡니다.
온보드 안테나와 금속 케이스 사이의 거리를 조정하여 작동 파장의 최소 1/4의 안전 거리를 유지하여 금속에 의한 안테나의 임피던스 특성이 직접 변경되는 것을 방지하세요. 동시에 안테나의 매칭 네트워크를 재보정하십시오.
쉘의 내벽에 흡수재를 부착하여 반사된 과도한 전자파를 흡수하고, 공동의 공진 조건을 방해하며, 내부 정재파 사각지대를 제거합니다.
배열된 접지 스프링을 사용하여 금속 케이스를 여러 지점에서 PCB의 기본 접지에 안정적으로 연결하고, 케이싱을 매달린 간섭 본체가 아닌 차폐 접지의 확장으로 변환하는 동시에 RF 장치의 가장 가까운 접지 설계를 최적화합니다.
