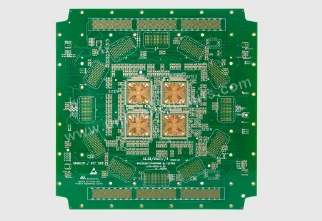

고정밀 다층 PCB 보드는 전자 부품을 연결하고 지원하는 데 사용되는 핵심 구성 요소입니다. 이는 여러 절연 층과 전도성 층으로 구성되며, 전도성 층은 천공 또는 블라인드 홀을 통해 연결됩니다. 이 설계를 통해 PCB 보드는 더 많은 전자 부품을 지원하고 더 높은 회로 밀도를 제공할 수 있습니다. 고정밀 다층 PCB 보드는 스마트폰, 컴퓨터, 통신 장치 등 많은 전자 제품에 널리 사용됩니다.
고정밀 다층 PCB 기판의 장점은 주로 다음과 같은 측면에서 나타납니다.
1. 높은 신뢰성: 고정밀 다층 PCB 보드는 복잡한 환경에서 정상적으로 작동할 수 있으며 높은 신뢰성을 가질 수 있습니다. 고온 및 고압과 같은 극한 조건을 견딜 수 있어 전자 제품의 정상적인 작동을 보장합니다.
2. 회로 노이즈 감소: 고정밀 다층 PCB 보드의 우수한 층간 절연 성능으로 인해 회로 간의 상호 간섭을 줄이고 회로 노이즈를 줄이며 신호 전송 품질을 향상시킬 수 있습니다.
3. 더 높은 회로 밀도: 단일 레이어 또는 이중 레이어 PCB 보드에 비해 고정밀 다층 PCB 보드는 더 많은 전자 부품을 지원하고 더 높은 회로 밀도를 제공할 수 있습니다. 이를 통해 전자 제품이 더 작고 가벼워지고 더 많은 기능을 제공합니다.
4. 더 나은 방열 성능: 고정밀 다층 PCB 보드는 일반적으로 더 많은 구리 층을 가지고 있어 방열 성능이 향상됩니다. 효과적으로 열을 라디에이터나 하우징으로 전달하여 전자 부품의 정상적인 작동 온도를 보장하고 서비스 수명을 연장할 수 있습니다.
그러나 고정밀 다층 PCB 보드에도 몇 가지 단점이 있습니다.
1. 높은 비용: 더 많은 재료와 공정이 필요하고, 설계와 제조 공정이 더 복잡하기 때문에 고정밀 다층 PCB 보드의 비용은 비교적 높습니다.
2. 설계 및 유지 보수의 어려움: 고정밀 다층 PCB 보드를 설계하고 제조하는 데 복잡성이 있기 때문에 설계자와 유지 보수 인력에 대한 기술적 요구 사항이 높습니다. 동시에 오작동이 발생한 후 유지 보수는 더욱 어렵고 전문적인 기술 지원이 필요합니다.
요약하자면, 고정밀 다층 PCB 보드는 전자 제품에 필수적인 구성 요소이며, 그 장점으로는 높은 신뢰성, 낮은 회로 노이즈, 더 높은 회로 밀도, 더 나은 방열 성능이 있습니다. 그러나 비용이 많이 들고 설계 및 유지 관리가 어렵다는 단점도 있습니다. 전자 제품의 설계 및 제조 과정에서 제품의 성능과 품질을 보장하기 위해 특정 요구 사항에 따라 적절한 PCB 보드 유형을 선택하는 것이 필요합니다.
