첫 번째-주문 정의

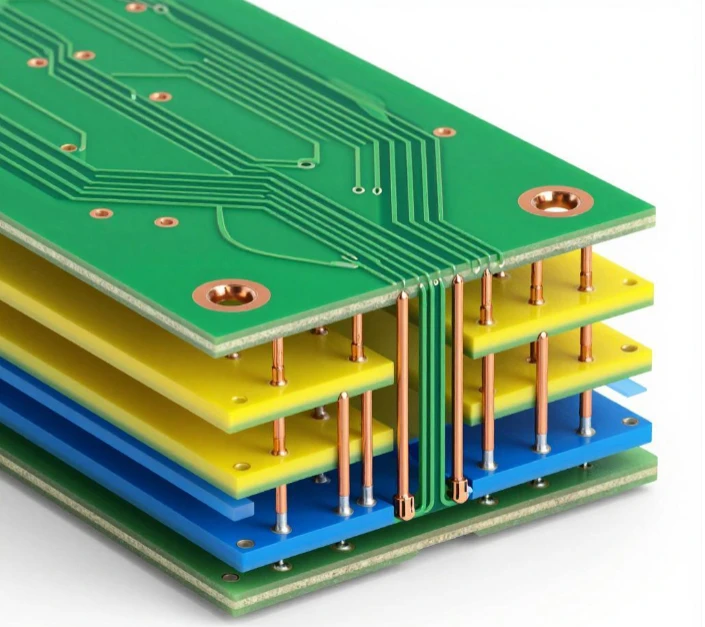

간단히 말해서 비아는 여러 회로 레이어를 연결하는 데 사용되는 PCB의 전도성 구멍입니다. 첫 번째-순서 관통-홀은 특정 유형의 막힌 매립 홀 기술에 속합니다. 블라인드 매립 홀 기술은 인쇄 회로 기판 내부의 다층 회로 연결을 달성하는 중요한 수단이며 "순서"는 이 기술의 핵심 개념으로 PCB의 서로 다른 레이어 사이에 연결된 블라인드 매립 홀의 수 또는 수준을 나타냅니다. 1차 비아(First Order Via)는 기판 전체를 관통하지 않고 인접한 층, 즉 PCB의 바깥층에서 인접한 내부층으로, 또는 한 내부층에서 인접한 내부층으로만 연결하는 비아를 말한다. 예를 들어, 일반적인 상황에는 최상위 레이어에서 두 번째 레이어로 연결하거나 두 번째에서 마지막 레이어에서 맨 아래 레이어로 연결하는 것이 포함됩니다. 이 연결 방법은 인접한 층 사이에 직접 "브리지"를 구축하여 인접한 회로 레이어 사이를 전기적으로 연결하는 것과 같습니다.
1차- 비아 형성 과정
1차- 비아 생산 공정에는 여러 가지 정밀한 단계가 포함됩니다. 다층-층 인쇄 회로 기판 제조 공정에서 첫 번째 단계는 각 층의 기판 재료(일반적으로 구리-클래드 적층판)를 준비하는 것입니다. 그런 다음 포토리소그래피, 에칭 등의 공정을 통해 기판의 각 층에 필요한 회로 패턴을 제작합니다. 다음으로, 설계 요구 사항에 따라 다층 기판을 함께 압착하여 완전한 다{7}}층 보드 구조를 형성하는 압착 공정이 수행됩니다. 압축이 완료된 후 레이저 드릴링 기술을 사용하여 1차 비아 홀을 만들어야 하는 위치에 작은 구멍을 뚫습니다. 레이저 드릴링은 고정밀 드릴링 작업을 수행하여 지정된 인접 레이어 사이에 연결 채널을 정확하게 형성할 수 있습니다. 드릴링 후 이러한 구멍은 일반적으로 화학적 구리 도금 또는 전기 도금과 같은 방법을 통해 구멍 벽에 구리와 같은 전도성 금속 층을 증착하여 금속화되어 구멍에 우수한 전도성을 부여하고 1차{13}} 비아 생산을 완료합니다. 일반적인 1차- HDI 보드를 예로 들면, 6-레이어 회로 보드에서 1차 HDI 보드의 블라인드 홀은 레이어 1-2와 5-6 사이에 존재할 수 있으며, 이는 인접한 레이어 간의 회로 전도성을 보장하기 위해 레이저 드릴링과 후속 금속화가 필요합니다.
첫 번째-주문 비아의 장점
신호 무결성 개선: 전자 장치에서는 신호 전송 품질이 매우 중요합니다. 1차- 비아는 인접한 레이어를 연결하므로 신호 전송 경로가 상대적으로 짧습니다. 전송 경로가 짧을수록 신호가 전송 중에 간섭을 덜 경험하게 되어 신호 반사 및 누화와 같은 문제가 효과적으로 줄어듭니다. 신호 반사는 신호의 정확성과 안정성에 영향을 미치는 신호 오버슈트, 언더슈트, 링잉, 에지 지연과 같은 불리한 현상을 일으킬 수 있습니다. 1차 비아는 신호 전송 거리를 줄이고 이러한 문제가 발생할 확률을 낮추며 신호 무결성을 보장합니다. 이는 고속-및 고주파{7}}신호 전송에 상당한 이점을 갖고 있으며 특히 고속 통신 장비 및 복잡한 컴퓨터 시스템과 같이 극도로 높은 신호 무결성이 필요한 애플리케이션에 적합합니다.
공간 활용 최적화: 소형화 및 경량화를 향한 전자 장치의 개발로 인해 PCB 공간의 효과적인 활용에 대한 요구 사항이 더욱 높아졌습니다. 1차 비아는 전체 보드를 관통할 필요가 없으므로 기존 스루형 비아에 비해 PCB 공간이 크게 절약됩니다. 다층-층 인쇄 회로 기판에서는 이러한 공간 절약이 특히 두드러지며, 다른 전자 부품의 레이아웃을 위한 더 많은 공간을 제공하고 회로 레이아웃을 더욱 컴팩트하게 만듭니다. 예를 들어, 스마트폰이나 태블릿과 같은 소형 전자 제품에서 1차{4}} 비아를 적용하면 제한된 PCB 공간 내에 더 많은 기능 회로를 통합하여 제품 성능과 휴대성을 향상시킬 수 있습니다.
생산 효율성 및 신뢰성 향상: 1차-차 비아의 제조 공정은 일부 고차-차 비아(예: 2차-차, 3차-차 비아 등)에 비해 상대적으로 간단합니다. 생산 공정에는 공정 단계가 상대적으로 적기 때문에 생산 공정의 복잡성과 오류 가능성이 줄어들 뿐만 아니라 생산 효율성도 향상됩니다. 한편, 1차- 비아가 인접한 레이어를 연결하므로 구조가 상대적으로 간단하고, 장기간 사용 시 외부 요인으로 인해 연결이 실패할 가능성이- 낮아 PCB의 신뢰성과 안정성이 향상되고 전자 장치의 장기적으로 안정적인 작동이-보장됩니다.
1차{0}}비아 적용 분야
가전 제품: 1차 비아는 스마트폰, 태블릿, 노트북과 같은 가전 제품에 널리 사용되었습니다. 스마트폰을 예로 들면, 전화기 내부의 PCB에는 프로세서, 메모리, 통신 모듈, 카메라 모듈 등과 같은 수많은 기능 모듈이 통합되어야 합니다. 1차 비아는 제한된 공간에서 다양한 회로 계층 간의 효율적인 연결을 달성하여 모듈 간의 빠르고 안정적인 신호 전송을 보장하고, 스마트폰의-고속 데이터 처리 및 통신 요구 사항을 충족하며, 스마트폰의 경량 설계를 달성하는 데 도움을 줍니다. 태블릿 컴퓨터에서는 기기 성능과 사용자 경험을 개선하기 위해 1차{4}} 비아를 통해 회로 레이아웃을 최적화하는 것도 필요합니다.
통신 장비: 통신 분야에서는 기지국에서 단말 장치까지 빠르고 안정적인 신호 전송이-필수입니다. 통신 장치에 1차{2}} 비아를 적용하면 이 목표를 달성하는 데 강력한 지원을 제공합니다. 예를 들어, 5G 기지국에서는 대량의 신호 처리 및 데이터 전송을 위해 고정밀 PCB 연결 기술이-필요합니다. 1차 비아는 신호 전송의 지연과 손실을 줄이고, 서로 다른 회로 계층 간의 안정적인 신호 전송을 보장하여 기지국 장비의 전반적인 성능을 향상시키고, 5G 통신의 고속- 및 저지연 특성 실현을 보장합니다. 광 모듈 및 RF 안테나와 같은 통신 장비의 주요 구성 요소에서 1차{10}}비아는 신호 전송 경로를 최적화하여 장비의 신호 처리 기능과 통신 품질을 향상시키는 데 중요한 역할을 합니다.
의료 장비: 의료 장비는 신뢰성과 신호 정확성에 대한 요구 사항이 매우 높습니다. CT 스캐너, 자기공명영상기 등 의료 영상 장비에서는 대용량의 영상 데이터를 처리해야 합니다. 첫 번째-순서 통과-홀은 고속-데이터 수집 및 전송을 달성하여 이미지 데이터의 정확성과{5}}실시간 성능을 보장하고 의사에게 고품질의 이미지 진단 기반을 제공할 수 있습니다.- 모니터와 같은 장치에서는 1차-비아가 환자의 다양한 생리적 신호를 고속으로 수집 및 처리하고 처리된 데이터를 의료진에게 적시에 전송하기 위해 사용됩니다.- 고정밀-신호 전송 기능과 신뢰성은 환자의 활력 징후를 모니터링하는 의료 장비의 정확성과 적시성을 보장하여 의료 진단 및 치료에 중요한 지원을 제공합니다.
