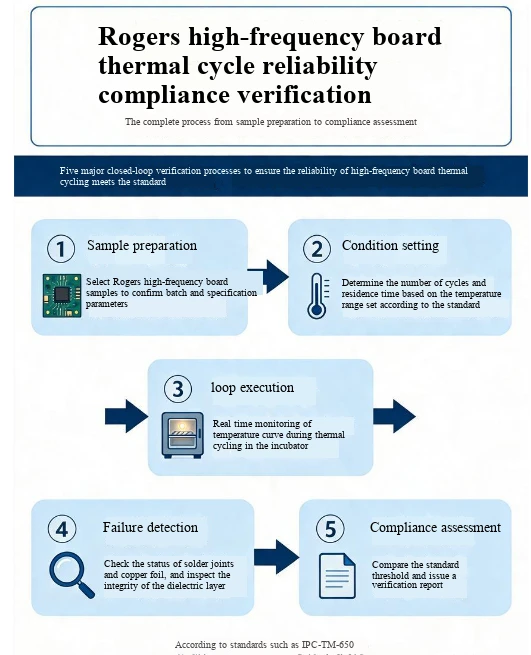

Rogers 고주파수 보드의 열 순환 신뢰성 검증은 IPC 고주파수 보드 전용 표준을 엄격하게 준수해야 합니다.- 표준화된 온도 교대 테스트를 통해 재료, 구조 및 프로세스의 열 피로 저항이 체계적으로 평가됩니다. 핵심 프로세스와 주요 요구사항은 다음과 같습니다.
핵심 참조 표준
검증에서는 다양한 신뢰성 수준 요구사항을 포괄하는 고주파수 보드별 사양을 우선적으로 사용해야 합니다.-
IPC-6018D: 고주파 마이크로파 인쇄 회로 기판 표준의 2022 버전에는 HDI 레이어, 백 드릴 및 마이크로 스루홀의 열 순환 결정에 대한 요구 사항이 추가되었습니다.
IPC-TM-650 2.6.7: PCB 열 스트레스 테스트를 위한 온도 범위, 온도 변화율 및 사이클 수 프레임워크를 명확히 합니다.
MIL-STD-883: 주기 수 및 실패 임계값에 대한 요구 사항이 더 높은 항공우주 등급의 엄격한 검증 표준입니다.
매칭을 위해 IPC-9701A 솔더 조인트 열 피로 사양을 참조하고 조립 후 솔더 조인트의 신뢰성을 동시에 평가하세요.
테스트 계획을 위한 핵심 매개변수 설계
Rogers 소재 PTFE 기판의 낮은 열전도율 특성에 대응하여 기존 FR-4 테스트 계획에서 잘못된 판단을 피하기 위해 매개변수를 특별히 최적화해야 합니다.
온도 범위 매칭 애플리케이션 시나리오
소비자/산업 등급: -40도 ~+85도, 5G 통신 기지국 시나리오에 해당
차량 사양 수준: -40도 ~+125도, 77GHz 밀리미터파 레이더 및 ADAS 모듈과 호환됩니다.
항공우주 등급: -55도 ~+125도, 항공/위성 장비 요구 사항을 충족합니다.
주요 공정 매개변수 제어
온도 변화율: 온도 변화로 인한 PTFE 기판 내부 응력의 급격한 변화를 피하기 위해 10-15도/분 이내로 엄격하게 제어합니다.
극한 단열 시간 : 두꺼운 판의 내부 온도가 완전히 균일하도록 고온과 저온 끝을 각각 10~30분 동안 단열합니다.
사이클 시간: 산업 등급 클래스 3은 500배 이상이 필요하고, 항공우주 등급은 1000배 이상이 필요합니다.
다차원적 불량 판정 시스템
열 사이클이 완료된 후 구조적 무결성과 전기적 성능 안정성에 대한 포괄적인 검증이 필요합니다.
구조적 결함 결정: 금속 조직 단면 검사에 따르면 구멍의 구리 균열 전파는 단면적의 20%를 초과하지 않으며-구멍을 통과하는 마이크로 솔더 패드의 접촉 면적은 50% 이상으로 유지됩니다.- SAM 스캐닝을 통해 새로운 층간 박리 또는 수지 공극이 없음을 확인했습니다.
전기적 성능 검증: 네트워크 분석기를 사용하여 S 매개변수를 다시 테스트하십시오. 28GHz에서 0.5dB/100mm 이하의 삽입 손실 변화, ± 3% 이하의 임피던스 오프셋, 100M Ω(500V DC) 이상의 절연 저항이 필요합니다.
Rogers 소재 독점 검증: 기공 구리 접착력 부족으로 인한 열 사이클링 중 조기 박리 실패를 방지하기 위해 플라즈마 분리 공정의 기공벽 접착력 검증에 중점을 둡니다.
전처리 최적화(검증 합격률 향상)
검증 전 목표 설계 최적화를 통해 열 순환 실패 위험을 크게 줄일 수 있습니다.
구리 호일 분포의 균형을 맞추고 열 사이클링 중 뒤틀림과 응력 집중을 줄이기 위해 대칭형 레이어 디자인을 채택했습니다.
Z-축 CTE가 46ppm/도 이하인 RO4000 시리즈 소재를 우선 사용하여 동박과의 열팽창 차이(17ppm/도)를 줄이고 PTH 홀 동파단 위험을 낮춥니다.
핫 사이클링 전에 T-288 박리 시간 테스트를 완료하여 보드의 박리 방지 능력이 90분 이상인지 확인하고 내열성이 낮은 배치를 미리 선별해냅니다.
