전자 장치의 핵심 캐리어로서 인쇄 회로 기판의 기술 혁신은 항상 산업 발전의 핵심 원동력이었습니다.HDI 보드다층 기판은 고유한 기술적 이점으로 인해 다양한 전자 응용 시나리오에서 중요한 위치를 차지합니다.

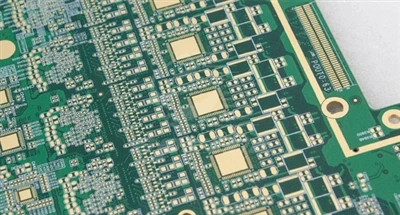

1, HDI 보드:
(1) 기술원리 및 구조적 특징
HDI 보드는 고밀도 배선 기능으로 잘 알려져 있으며 적층 레이어 프로세스를 사용하여 제조됩니다. 점차적으로 코어 기판에 절연층과 구리박을 추가하고 레이저 드릴링, 전기도금 충진과 같은 첨단 기술을 사용하여 고유한 상호 연결 구조를 구성합니다. HDI 보드의 가장 큰 특징은 블라인드 홀과 매립 홀 기술을 적용한 것입니다. 막힌 구멍은 회로 기판 내부의 특정 레이어까지만 확장되며 전체 기판을 관통하지는 않습니다. 매립된 구멍은 보드 내부에 완전히 숨겨져 내부 레이어의 서로 다른 레이어를 연결합니다. 이러한 특수한 홀 구조 설계를 통해 제한된 공간에 회로를 촘촘하게 배열할 수 있어 단위 면적당 배선 밀도가 크게 향상되고 더 작은 회로 기판 크기에 더 많은 전자 부품과 복잡한 회로를 집적할 수 있습니다.
(2) 핵심 장점
초고집적도: HDI 보드는 작은 공간에서 고밀도 배선을 달성할 수 있어 현대 전자 제품의 소형화 및 경량화에 대한 긴급한 요구를 충족합니다. 예를 들어, 스마트폰 마더보드에서 HDI 보드는 프로세서, 카메라 모듈, 통신 모듈 등 수많은 구성 요소를 긴밀하게 연결할 수 있어 휴대폰이 강력한 기능을 가지면서도 가벼운 외관을 유지할 수 있도록 해줍니다.
탁월한 신호 전송 성능: HDI 보드는 단축된 회로와 최적화된 레이아웃으로 인해 신호 전송 중 지연과 간섭을 효과적으로 줄여 고주파-주파수 및 고속-신호 처리에 적합합니다. 매우 높은 신호 무결성이 요구되는 5G 통신 장치 및 고성능 그래픽 카드와 같은 제품에서 HDI 보드는 안정적인 신호 전송을 보장하고 전반적인 장치 성능을 향상시킬 수 있습니다.
유연한 설계 적응성: HDI 보드의 다층-구조는 설계 유연성을 높여 다양한 기능 요구 사항 및 제품 형태에 따라 맞춤형 설계가 가능하고 다양한 전자 장치 제조 요구 사항을 충족합니다.
(3) 일반적인 적용 시나리오
가전제품 분야에서는 스마트폰, 태블릿, 스마트워치 등 가전제품에 널리 사용되며, 이러한 기기의 경량화 및 고성능 구현을 위한 핵심 기술 지원입니다.{0}}
통신 장비 분야에서는 HDI 보드를 사용하여 5G 기지국, 라우터 및 기타 통신 장치의 고주파-및 고속-신호를 처리하여 안정적인 데이터 전송과 효율적인 장비 작동을 보장합니다.
의료전자기기 분야에서는 HDI 보드의 소형화와 높은 신뢰성이 휴대용 의료기기, 이식형 의료기기 등 의료기기의 정밀성과 지능화에 기여하고 있다.
2, 다층 보드:
(1) 기술원리 및 구조적 특징
다층기판은 3층 이상의 도전성 패턴이 절연재층을 교대로 적층하여 구성된 회로기판을 말한다. 관통 구멍, 막힌 구멍 또는 매설 구멍을 통해 레이어 간 전기 연결을 달성하고 여러 개의 단일{1}}레이어 또는 이중{2}}레이어 회로 기판을 함께 쌓아 복잡한 3차원 회로 네트워크를 형성합니다.- 다{5}}레이어 보드의 레이어 수는 회로 설계의 복잡성에 따라 조정될 수 있습니다. 공통 레이어에는 일부 슈퍼컴퓨터와 서버의 레이어가 4, 6, 8개, 심지어 수십 개가 포함됩니다.
(2) 핵심 장점
강력한 회로 운반 능력: 다층 기판은 수많은 전자 부품과 복잡한 회로 설계를 수용할 수 있으므로 대규모의 고성능 전자 시스템을 구축하는 데 적합합니다.- 예를 들어, 서버 마더보드에서 다층-층 보드는 수많은 프로세서, 메모리 모듈, 스토리지 인터페이스 및 기타 구성요소를 통합하여 복잡한 데이터 처리 및 전송 기능을 달성할 수 있습니다.
우수한 전기적 성능 절연: 다층-레이어 보드는 서로 다른 전도성 레이어를 합리적으로 분할함으로써 전력 레이어, 신호 레이어 및 접지 레이어를 서로 절연하고 레이어 간 신호 간섭을 줄이며 회로의 안정성과 신뢰성을 향상시킬 수 있습니다. 높은 전자파 적합성을 요구하는 전자 기기에서는 다층 기판의 장점이 특히 중요합니다.-
높은 기계적 강도: 다층 기판의 다-층 구조는 우수한 기계적 강도와 강성을 제공하여 복잡한 사용 환경에서도 회로 기판의 물리적 안정성을 유지할 수 있으며 쉽게 변형되거나 손상되지 않습니다. 높은 신뢰성이 요구되는 산업 제어, 자동차 전자 분야 등의 분야에 적합합니다.
(3) 일반적인 적용 시나리오
산업 제어 분야: 산업 자동화 장비, CNC 공작 기계, 로봇 컨트롤러 및 기타 산업 제어 제품에서 다층 기판은 강력한 회로 전달 용량과 높은 신뢰성으로 인해 열악한 산업 환경에서도 장비의 안정적인 작동을 보장합니다.
자동차 전자 분야에서는 자동차 전자 장비의 신뢰성, 안전성, 내구성에 대한 엄격한 요구 사항을 충족하기 위해 엔진 제어 장치, 차체 제어 모듈, 자율 주행 보조 시스템 등 전자 제어 시스템에 널리 사용됩니다.
항공우주 분야에서 다층 기판의 고성능과 신뢰성은 항법 시스템, 통신 장비, 항공기 제어 시스템과 같은 주요 구성 요소에서 항공우주 임무를 원활하게 완료하는 데 중요한 요소입니다.
3, HDI 보드와 다층 보드의 비교 및 선택
(1) 공정 난이도 및 비용
HDI 보드의 제조 공정은 레이저 드릴링 및 레이어링과 같은 첨단 기술을 포함하여 상대적으로 복잡하며, 이는 높은 장비 및 프로세스 제어 요구 사항을 요구하므로 제조 비용이 상대적으로 높습니다. 다층-층 보드의 제조 공정은 상대적으로 성숙하여 생산 난이도가 낮고 비용을 상대적으로 제어할 수 있습니다. 특히 층 수가 적고 디자인이 상대적으로 단순한 경우 다층{2}}층 보드는 비용 측면에서 분명한 이점이 있습니다.
(2) 성과중심
HDI 보드는 공간 크기와 신호 성능에 대한 엄격한 요구 사항이 있는 애플리케이션 시나리오에 적합한 고밀도 배선 및 고속 신호 전송에 중점을 둡니다. 다층 기판은 회로의 부하-지탱 용량과 전기적 성능 절연에 더 중점을 두므로 대규모의 복잡한 전자 시스템을 구축하는 데 적합합니다.-
(3) 적용 시나리오 선택
실제 응용 분야에서 HDI 보드 또는 다층{0}}레이어 보드를 선택하려면 제품 기능 요구 사항, 성능 지표, 비용 예산, 응용 환경 등의 요소를 포괄적으로 고려해야 합니다. 제품이 소형화, 슬림화를 추구하고 가전제품, 통신 장비 등 고주파-주파수 및 고속-신호 전송에 대한 요구 사항이 높은 경우 HDI 보드가 더 나은 선택입니다. 많은 수의 회로와 부품, 높은 신뢰성과 안정성이 요구되는 산업 제어, 자동차 전자, 항공우주 등의 분야에는 다층 기판이 더 적합합니다.
